用pandoc导出word文档时，我应该如何把用plantuml编写的图片也直接导出成图片而不是代码？

chentu · 2024 年7 月 31 日 01:51

我的obsidian笔记中有使用plantuml进行流程图绘制的部分，我想要导出成word文档，但是导出的时候不能直接导成图片而是代码，有什么办法可以在导出word文档时直接导成图片呢？在网上有查询到 pandoc-plantuml-filter这个过滤器，但是一直报错oserror: [winerror 193] %1 不是有效的 win32 应用程序，这个过滤器能实现这个效果嘛

Probe · 2024 年8 月 6 日 15:36

实测 Win10 能导出成功

整个事情跟 Obsidian 没啥关系,
跟 pandoc / plantuml 以及不同程序间的命令行调用有关系

我这里 PlantUML 是个 jar 包, 没找到 exe (Win10, 不知其他平台啥情况)
但是 pandoc-plantuml-filter 要求在环境变量 PLANTUML_BIN 里指定 bin 路径才能用 (或者 bin 程序搁 Path 里), 见

github.com

timofurrer/pandoc-plantuml-filter/blob/f7fc9503a8a6d6ff8ae9ee8bcf430e5e05da390c/pandoc_plantuml_filter.py#L16



          Needs `plantuml.jar` from http://plantuml.com/.
          """

          import os
          import sys
          import subprocess

          from pandocfilters import toJSONFilter, Para, Image
          from pandocfilters import get_filename4code, get_caption, get_extension

          PLANTUML_BIN = os.environ.get("PLANTUML_BIN", "plantuml")


          def rel_mkdir_symlink(src, dest):
              dest_dir = os.path.dirname(dest)
              if dest_dir and not os.path.exists(dest_dir):
                  os.makedirs(dest_dir)

              if os.path.exists(dest):
                  os.remove(dest)

所以我这里直接运行是报错的, 但是显式指定 PLANTUML_BIN 后, 可以成功导出

# cd 到 plantuml.jar 所在路径
$env:PLANTUML_BIN = "java -jar plantuml.jar"
echo $env:PLANTUML_BIN

# 然后正常导出

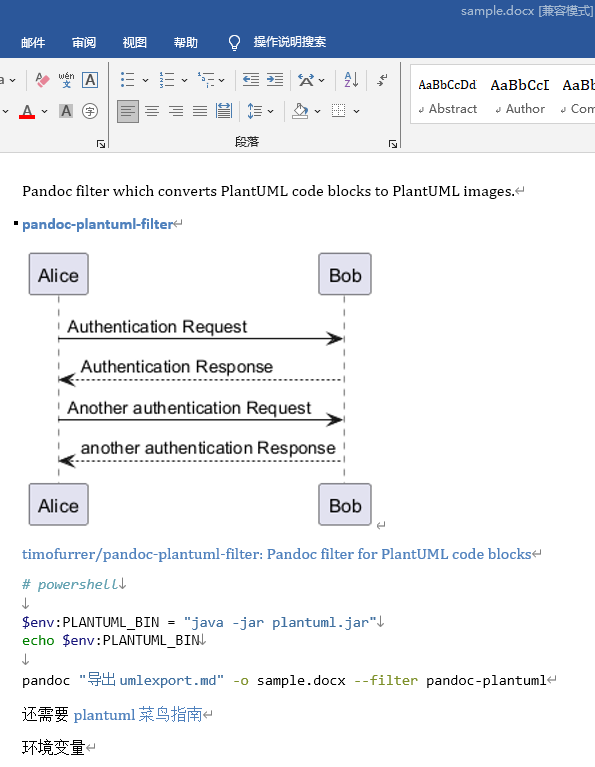

pandoc "导出uml测试.md" -o sample.docx --filter pandoc-plantuml --verbose

PS. 以上 $env:PLANTUML_BIN 是 powershell 写法 (cmd 是另一套, 道理类似)
PS2. 估计直接 python 代码里把 PLANTUML_BIN = os.environ.get("PLANTUML_BIN", "plantuml") 的缺省值改了也行
